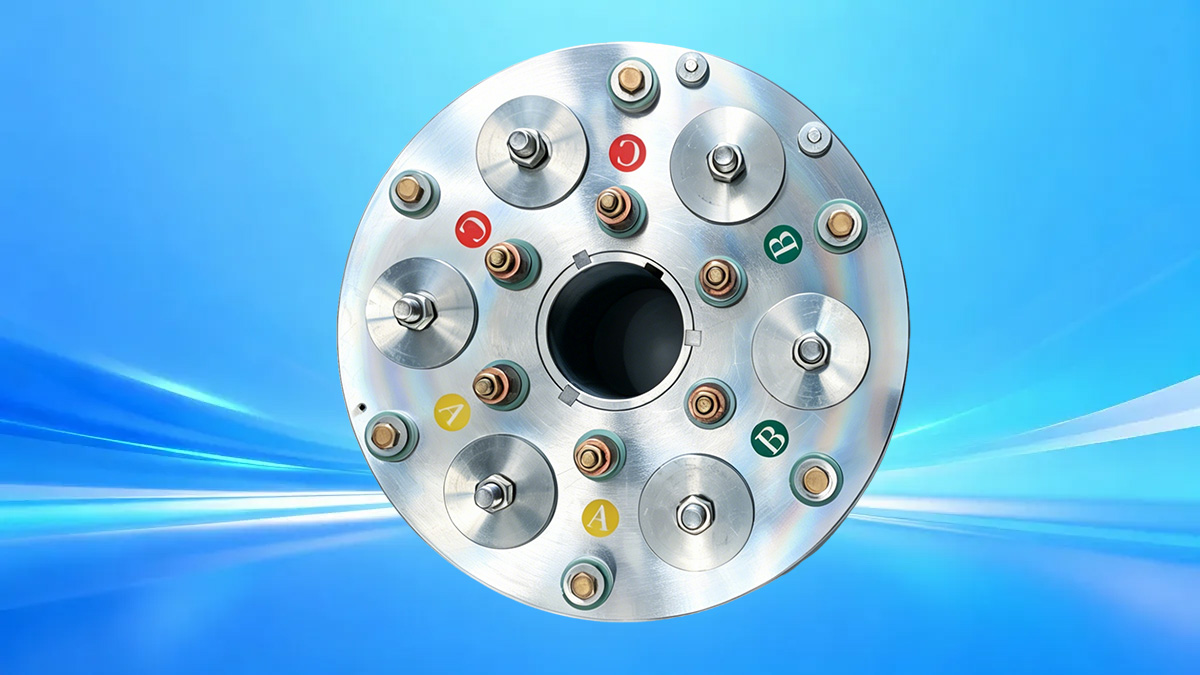

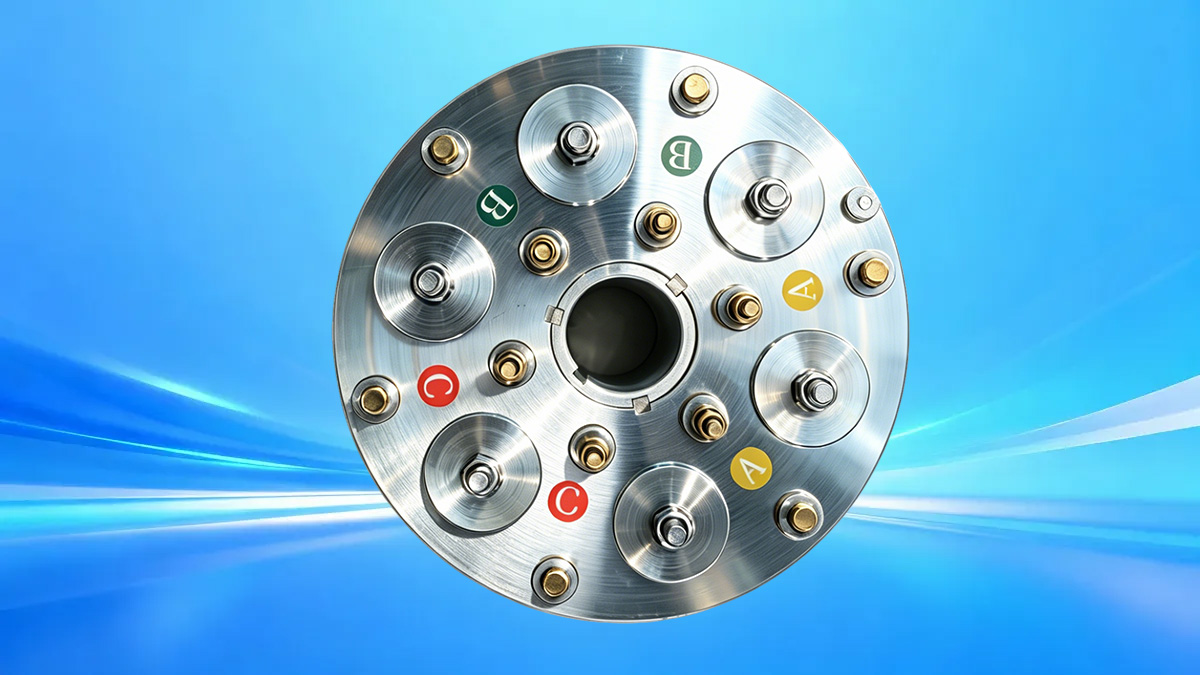

无刷起动器

产品特性

1、结构简单：省去滑环、碳刷及二次回路所有电器元件。 2、免除维护：没有维修、备件费用的产生。 3、过载稳速：电机负载过载时起动器具有稳速功能。 4、运行可靠：实现交流绕线式电动机的无刷运行，杜绝运行事故的发生。 5、产品经济耐用，使用年限 8 年以上，一次投入，长期受益。 6、产品性价比高于同类产品。

产品详情

无刷起动器原理

1、基本原理：

根据《电机学》理论：在三相绕线转子异步电动机的转子回路中串联电阻或阻抗，既可限制电机的起动电流，还能增大起动转矩，减少起动时间。无刷起动器利用频感变化的原理（频率越高，阻抗越大），在电机起动过程中随转速变化自动改变无刷起动器的阻抗大小，既可限制电机的起动电流，还能增大电机的起动转矩，实现电机的恒转矩无级平滑起动。

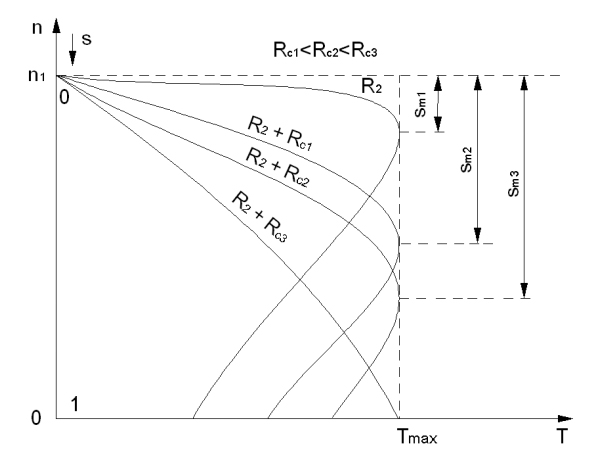

图1 转子回路串电阻时的人为机械特性

2、工作原理：

（1）无刷起动器采用了特殊磁性材料作为铁芯,铁芯外围根据设计绕制F级双层玻璃丝包薄膜铜线。在电机起动瞬间，转子转速为0，转子回路感应电流频率为50Hz，交变的电流通过无刷起动器的铁芯产生交变的磁通，进而产生很大的铁芯损耗，铁芯损耗和转子频率成正比；同时，无刷起动器绕制在管状铁芯上，起动瞬间，集肤效应使得无刷起动器的线圈电阻达到最大。这样，起动瞬间串入转子回路的无刷起动器阻抗达到最大值，起到提高起动转矩、限制电机起动电流的作用。此时，电机在无刷起动器的作用下，克服负载转矩，开始平稳加速起动；随着转子转速的上升，转子回路感应电流频率逐步减小，无刷起动器阻抗也同步减小。在电机转子转速达到额定值时，转子回路感应电流频率平滑地降到1～2Hz，无刷起动器阻抗降到最小值。无刷起动器采用了最佳磁路结构，通过技术和工艺革新，具有很高的功率因数，能够提高电机的额定转速，实现电机的平滑起动和无刷运行，是一种高效的无刷起动设备。

（2）运行中，无刷起动器始终与电机转子绕组相连接，在转子电流

频率很小时（电机额定运行时f2= Sn×f1，通常f2≤2Hz），无刷起动器线圈绕组产生的感抗很小，线圈绕组的直流电阻也很小（无刷起动器的设计电阻小于电机转子电阻的3%；而电机碳刷滑环接触电阻和转子二次回路电缆线的电阻远大于线圈绕组的直流电阻），此时，无刷起动器的阻抗近似忽略不计，相当于无刷起动器被可靠的切除，电机正常运行。在电机出现过载或轻微堵转时，转速下降，转差增大，转子电流频率增大，此时无刷起动器的阻抗会增大并自动进入再次起动电机的状态，从而克服电机轻微堵转，实现电机过载稳速的功能。
